防火シャッターに於ける安全構造
（書誌＋要約＋請求の範囲）
(19)【発行国】日本国特許庁（ＪＰ）
(12)【公報種別】公開特許公報（Ａ）
(11)【公開番号】特開平１１−３１９１３３
(43)【公開日】平成１１年（１９９９）１１月２４日
(54)【発明の名称】防火シャッタ−における安全構造
(51)【国際特許分類第６版】
A62C 2/06 502 E06B 9/02 9/17
【ＦＩ】
A62C 2/06 502 E06B 9/02 K 9/17 A E
【審査請求】未請求
【請求項の数】１
【出願形態】ＦＤ
【全頁数】３
(21)【出願番号】特願平１０−１４６５１７
(22)【出願日】平成１０年（１９９８）５月１１日
(71)【出願人】
【識別番号】５９１２２２４０７
【氏名又は名称】株式会社松屋総合研究所
【住所又は居所】山口県岩国市室の木町１丁目７番４５号
(72)【発明者】
【氏名】松塚 展門
【住所又は居所】山口県岩国市室の木町一丁目７番４５号 株式会社松屋総合研究所内
(74)【代理人】
【弁理士】
【氏名又は名称】三原 靖雄
(57)【要約】
【課題】 緊急時〔火災発生時〕はもちろん、また、誤動作によって、防火シャッターが降下した際に、該防火シャッター端部と閉塞端部との間に隙間を保持するようストッパー手段を設けて、安全性を確保するとともに、この隙間部分には、火災時には防火手段を施しておくものである。

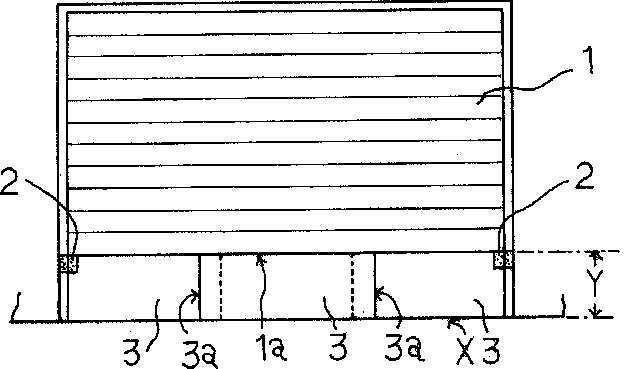

【解決手段】 緊急時に、温度・煙等を感知して閉塞する防火シャッター１であって、降下・閉塞する閉塞端部Ｘより、一定の隙間を保持するため、防火シャッターの降下を中途で停止させるストッパー手段２を設け、かつ、該防火シャッターには、該防火シャッター先端部１ａと、閉塞端部との間の隙間部分を覆う，耐火性のスカート３を装着したことを特徴とする防火シャッターにおける安全構造。
【特許請求の範囲】
【請求項１】 緊急時に、温度・煙等を感知して閉塞する防火シャッターにおいて、該防火シャッターが降下・閉塞する閉塞端部より、一定の隙間を保持するため、防火シャッターの降下を中途で停止させるストッパー手段を設け、かつ、該防火シャッターには、該防火シャッター先端部と、閉塞端部との間の隙間部分を覆う，耐火性のスカートを装着したことを特徴とする防火シャッターにおける安全構造。
