ペーパー不要の便器
（書誌＋要約＋請求の範囲）
(19)【発行国】日本国特許庁（ＪＰ）
(12)【公報種別】公開特許公報（Ａ）
(11)【公開番号】特開２００１−２０３５１（Ｐ２００１−２０３５１Ａ）
(43)【公開日】平成１３年１月２３日（２００１．１．２３）
(54)【発明の名称】ペーパー不用の便器
(51)【国際特許分類第７版】
E03D 9/08
A47K 7/08
【ＦＩ】
E03D 9/08 L
A47K 7/08
【審査請求】未請求
【請求項の数】４
【出願形態】ＯＬ
【全頁数】４
(21)【出願番号】特願平１１−１９６３２５
(22)【出願日】平成１１年７月９日（１９９９．７．９）
(71)【出願人】
【識別番号】５９１２２２４０７
【氏名又は名称】株式会社松屋総合研究所
【住所又は居所】山口県岩国市室の木町１丁目７番４５号
(72)【発明者】
【氏名】松塚 展門
【住所又は居所】山口県岩国市室の木町２−７−４１−２
(74)【代理人】
【識別番号】１０００７４０５５
【弁理士】
【氏名又は名称】三原 靖雄
【テーマコード（参考）】
2D034
2D038
【Ｆターム（参考）】
2D034 DB02
2D038 JC17
(57)【要約】
【課題】
便器本体、あるいは便座に位置するパイプから肛門部の直下より肛門部に向けて送風手段によりエアーを噴射させ、便器使用後、ティッシュを用いて拭う必要のないペーパー不用の便器を開発することにある。
【解決手段】

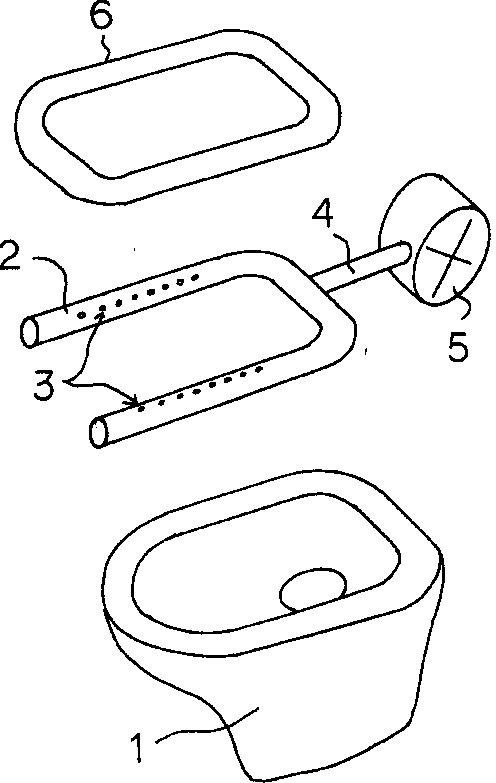

便器本体１、あるいは便座６の両側内縁部にそれぞれパイプ２を設け、これら対向するパイプにそれぞれノズル穴３を一または複数設け、これらノズル穴よりそれぞれ、送風手段により斜め上方にエアーＸを噴出し、それぞれ相対向するエアーを衝突させ、力の合成方向、即ち、垂直方向Ｙに噴射させることを特徴とするペーパー不用の便器。
【特許請求の範囲】
【請求項１】
便器本体、あるいは便座の両側内縁部にそれぞれパイプを設け、これら対向するパイプにそれぞれノズル穴を一または複数設け、これらノズル穴よりそれぞれ、送風手段により斜め上方にエアーを噴出し、それぞれ相対向するエアーを衝突させ、力の合成方向、即ち、垂直方向に噴射させることを特徴とするペーパー不用の便器。
【請求項２】
パイプは、全体の形状がＵ字状、あるいは、Ｏ字状から選ばれた形状であることを特徴とする特許請求の範囲第１項記載のペーパー不用の便器。
【請求項３】
パイプは、便器と一体に形成されていることを特徴とする特許請求の範囲請求項１記載のペーパー不用の便器。
【請求項４】
パイプは、便座と一体に形成されていることを特徴とする特許請求の範囲請求項１記載のペーパー不用の便器。
